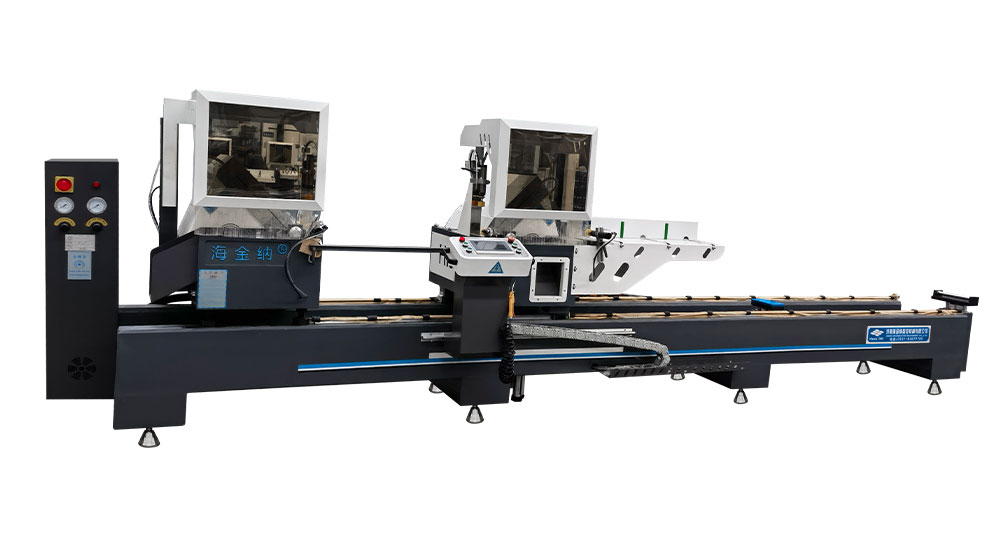

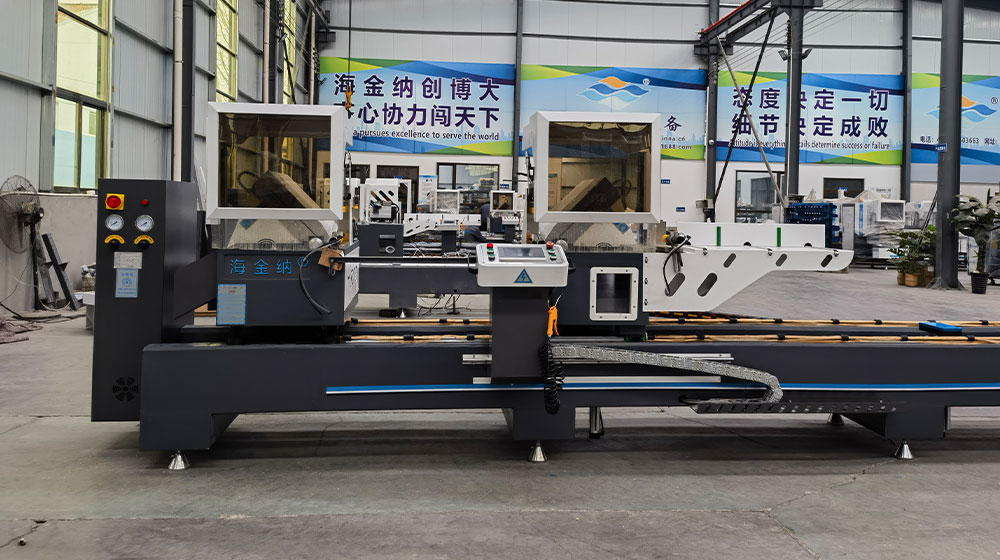

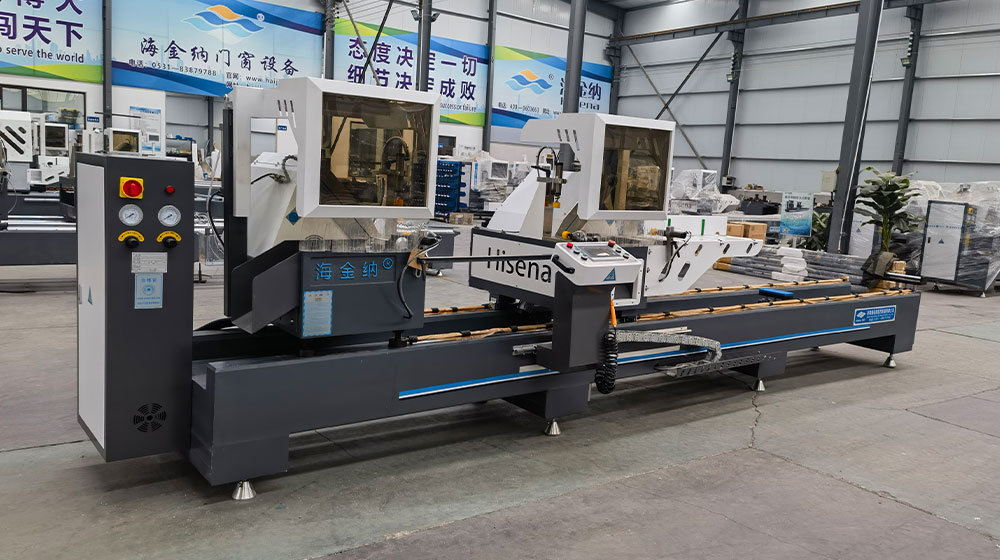

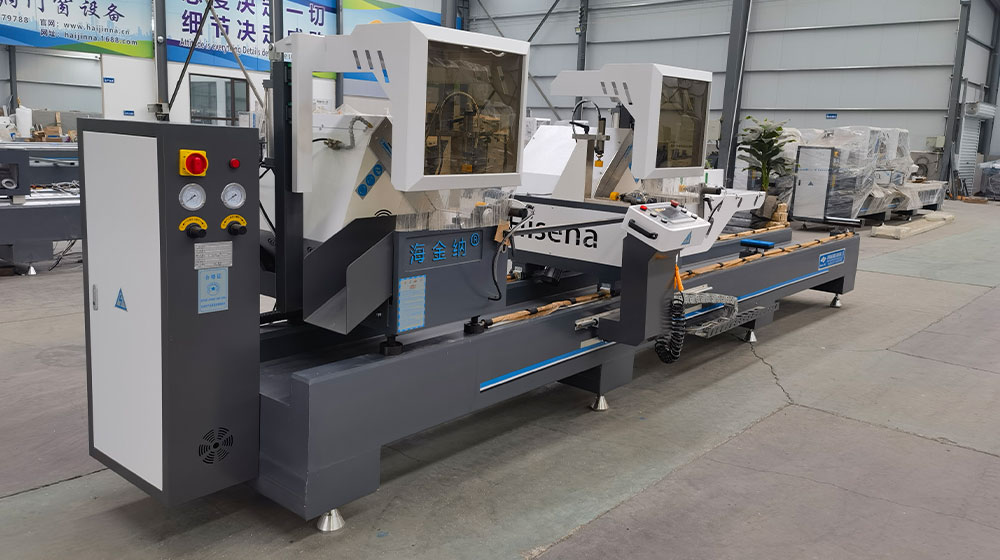

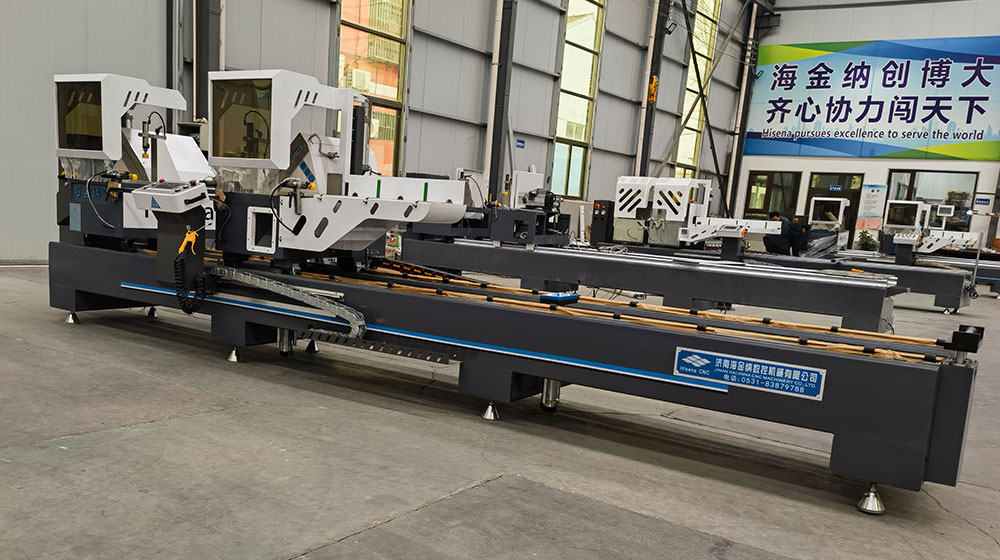

HJIN4A-CNC-500×4300 智能连线数控三轴高精锯
View
sales@haijinna.cn
0531-83879788
标准功能
- 适用材料：铝型材、隔热型材、幕墙型材。
- 液压气动锯进给

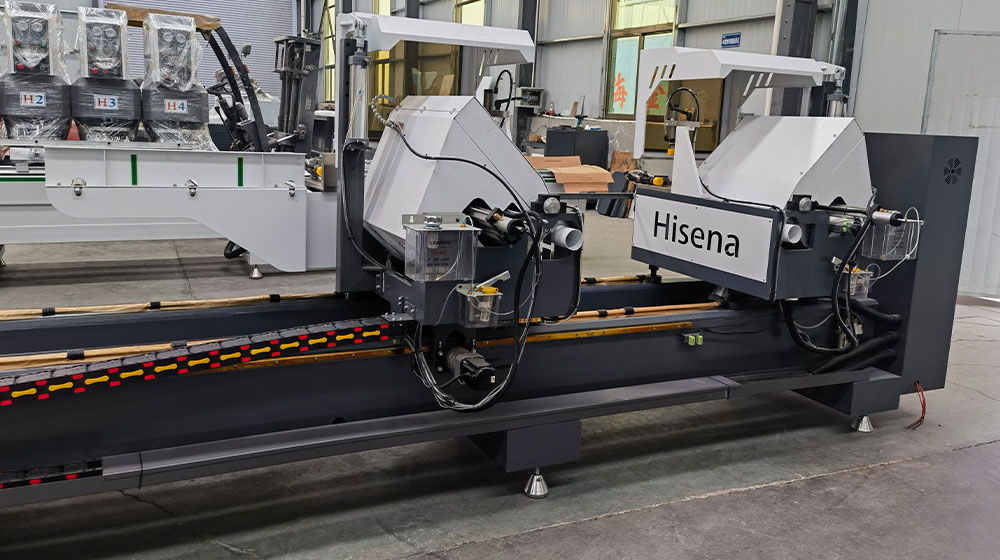

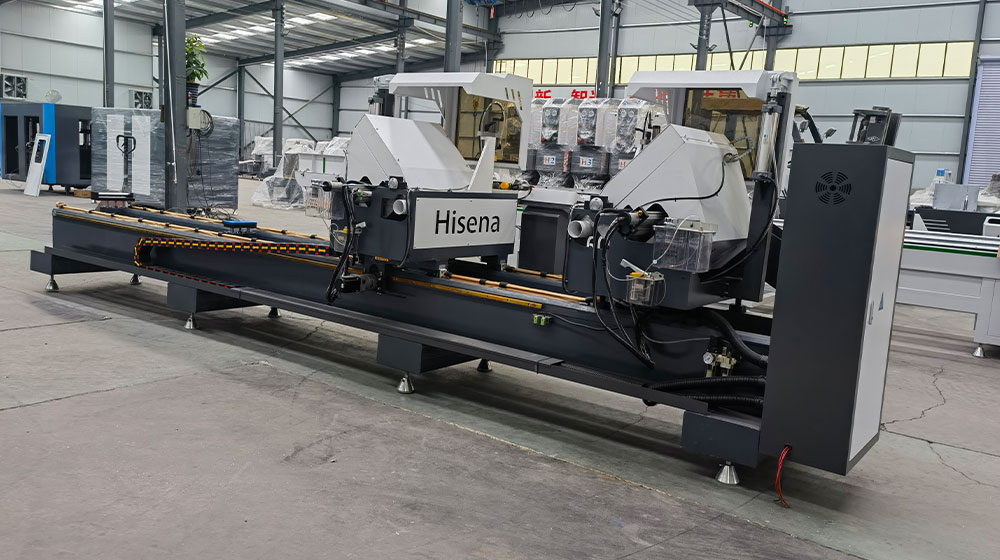

- 锯头可以气动向外倾斜45度和90度。
- 整体铸造和加工的倾斜轴在长期使用后不会变形，以确保角定位精度。
- 配备高精度主轴电机

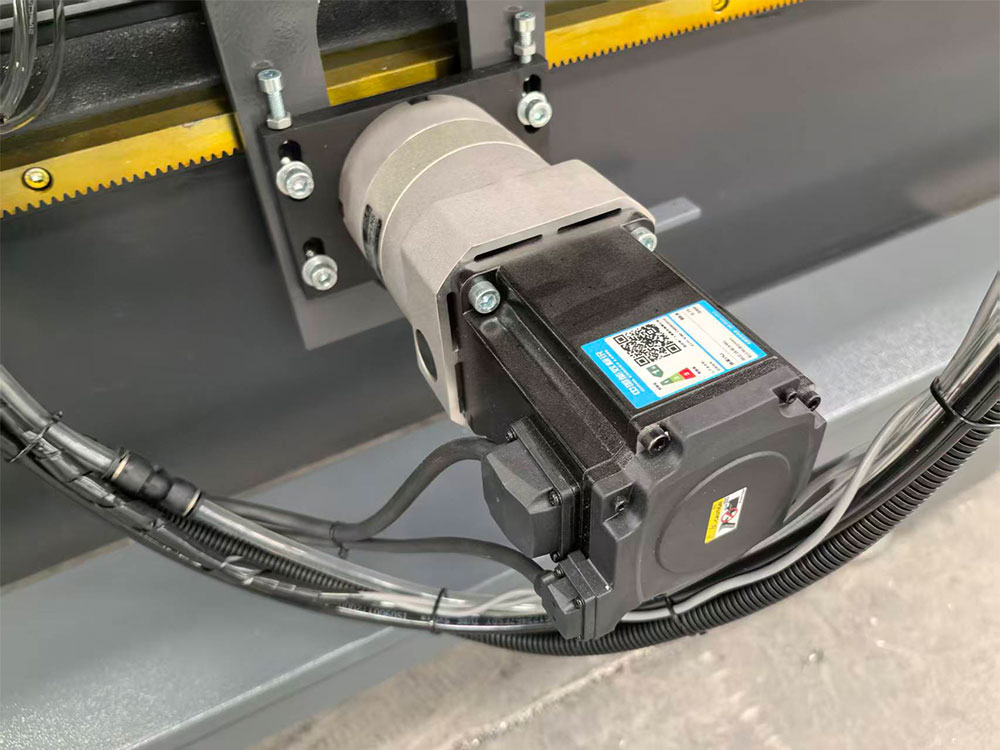

- 伺服控制右头定位和进给，确保精度。
- 自动轮廓高度测量。
- CNC操作系统提供四种加工模式：单、成型、短、角夹板
- 标配三个气动升降架，用于支撑型材。

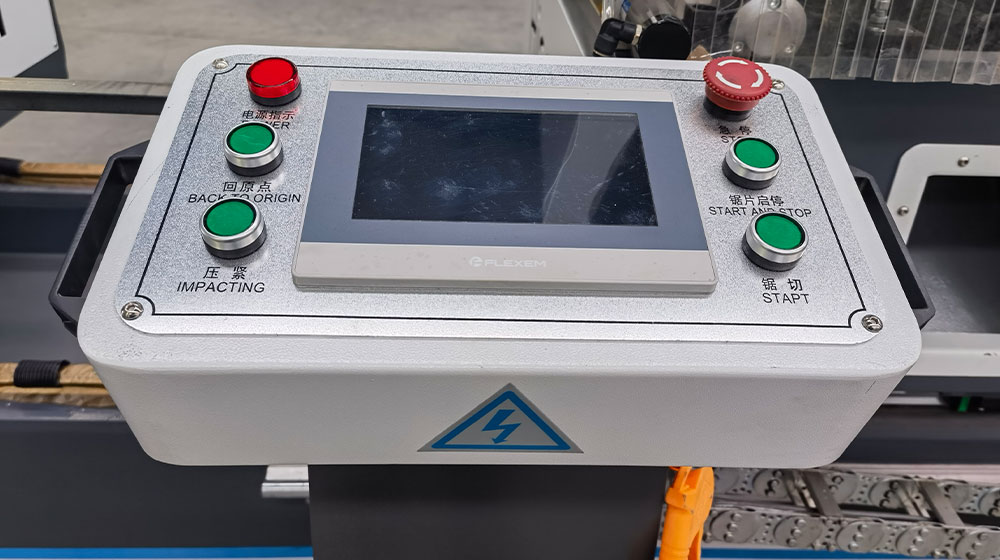

- 7英寸液晶触摸屏彩色显示器。
选配
- 使用优化的软件进行无线连接和传输。
- 标签打印机
- 切屑提取器
技术参数
| 型号 | HJN3A-500*4200 | 最大切割宽度 | 145mm |
| 电机功率： | 2*3kw | 切割角度: | 90°/45° |
| 输入功率 | 6.8kw | 可重复性 | ≤0.2mm |
| 空气压力 | 0.5-0.8Mpa | 角度公差 | ±5′ |
| 空气消耗量 | 200L /min | 平面度 | ≤0.05mm |
| 旋转速度 | 2800rpm. | 表面粗糙度 | Ra12.5um |
| 锯片规格: | Ø500*Ø30*4.4mm*140T | 外形尺寸 | 5800*1370*1700mm |
| 切割长度 | 50mm high profile:329-8000mm (double miter 45° cut) | 重量 | 1600Kg |
附件
| 部件 | 品牌 |
| 电主轴电机 | SEIMIC (意大利) |
| 电动按钮和切换器 | 西门子（德国） |
| 电气元件 | 施耐德（法国） |

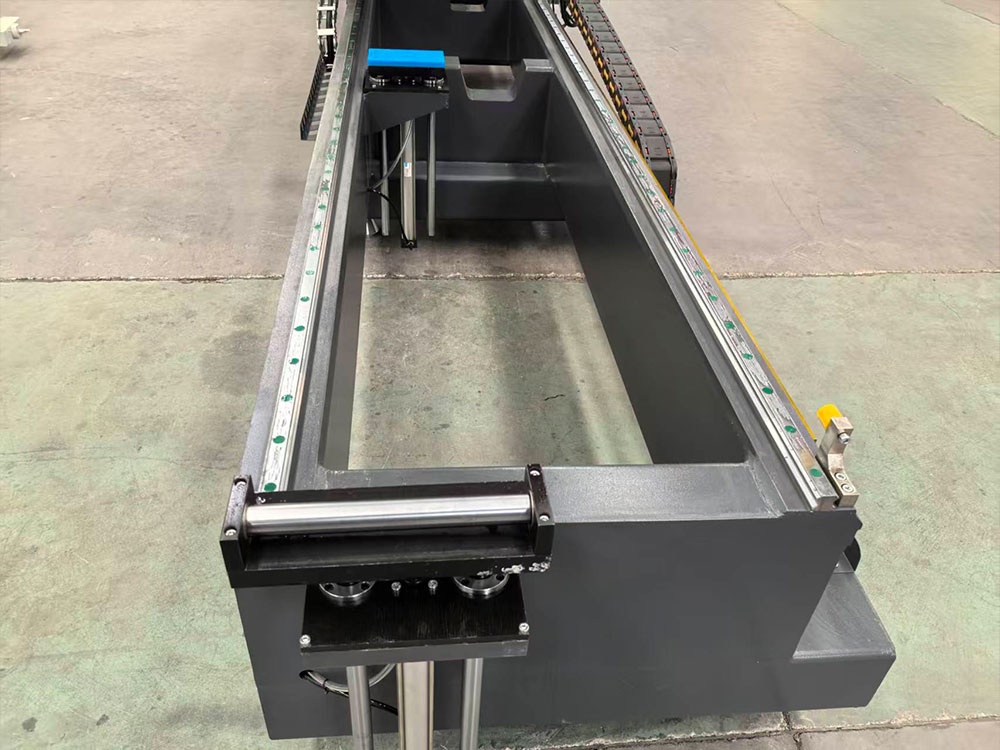

| 直线导轨 | SHAC (台湾) |
| 小齿轮和齿条（精铣） | YYC(台湾) |
| 电磁阀 | FTG |
| 圆柱 | BEST |
| 金刚石刀片 | WAGEN(日本) |
| 气压表和过滤器 | 施耐德（法国） |
| 气管接头 | AKS（纯铜） |
| 监视器 | 距离FLEXEM 7英寸 |
| PLC | DELTA |
| 伺服电机 | DELTA |
| 气动升降台数量 | 3 |
| 车身框架 | 5mm厚钢管 |
