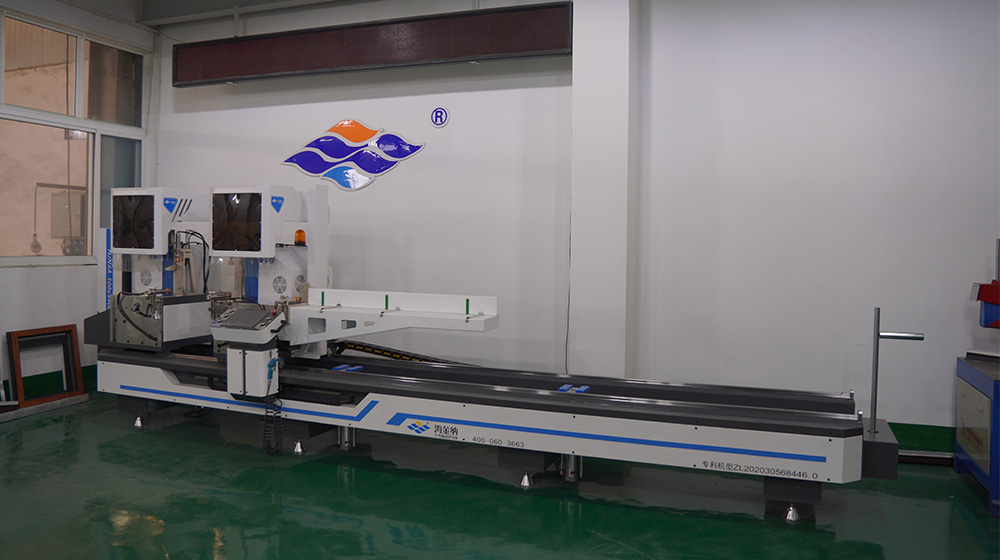

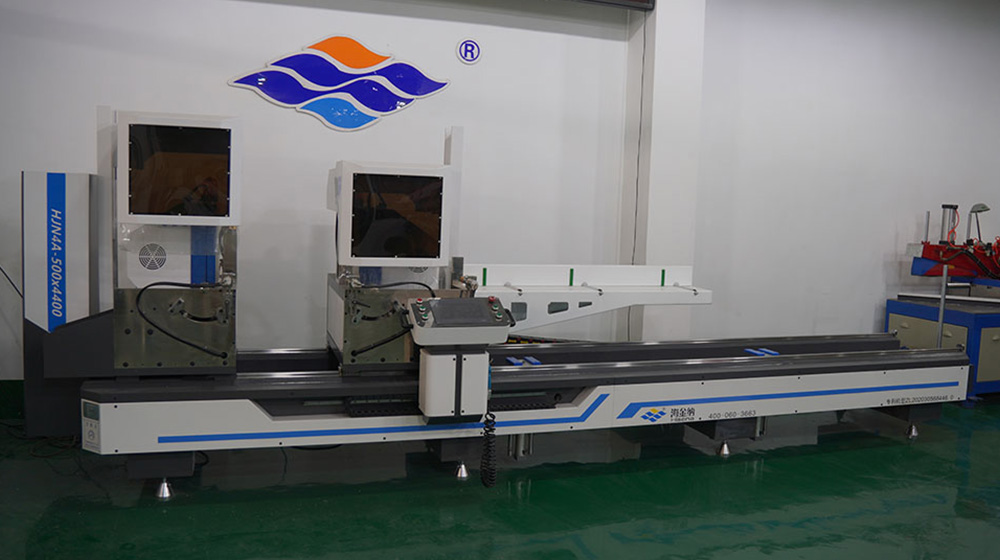

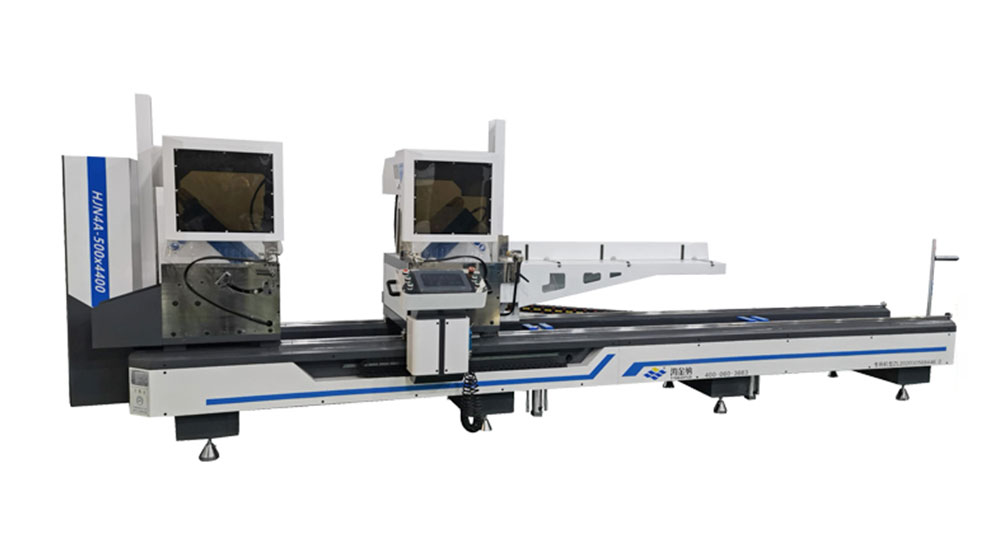

HJIN4A-CNC-500×4300 智能连线数控三轴高精锯
View
sales@haijinna.cn
0531-83879788
标准功能
- 适用材料：铝、pvc、隔热型材、幕墙型材。
- 液压气动锯进给。
- 锯头可以气动向外倾斜45度和90度。
- 整体铸造和加工的倾斜轴在长期使用后不会变形，以确保角定位精度。
- 锯片进给路径被设计成弯曲的而不是直的，以提供更大的切割力和更高的进给速度，并且锯片和导轨的磨损也减少了。

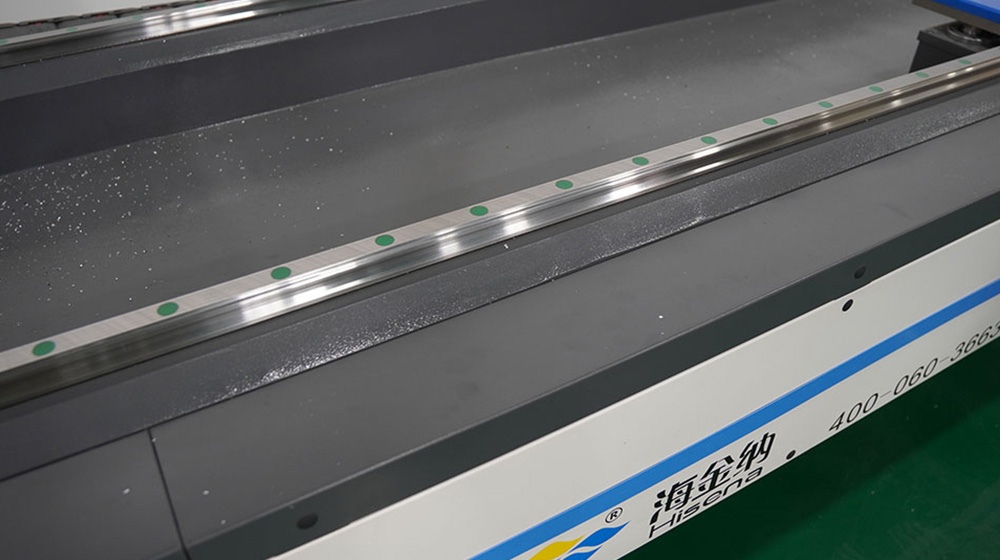

- 配备高精度主轴电机、直线导轨和研磨架。
- 伺服控制右头定位和进给，确保精度。
- 自动轮廓高度测量。
- CNC操作系统提供3种加工模式：手动、自动和角度（用于切割角夹板）。
- 标配三个气动升降架，用于支撑型材。

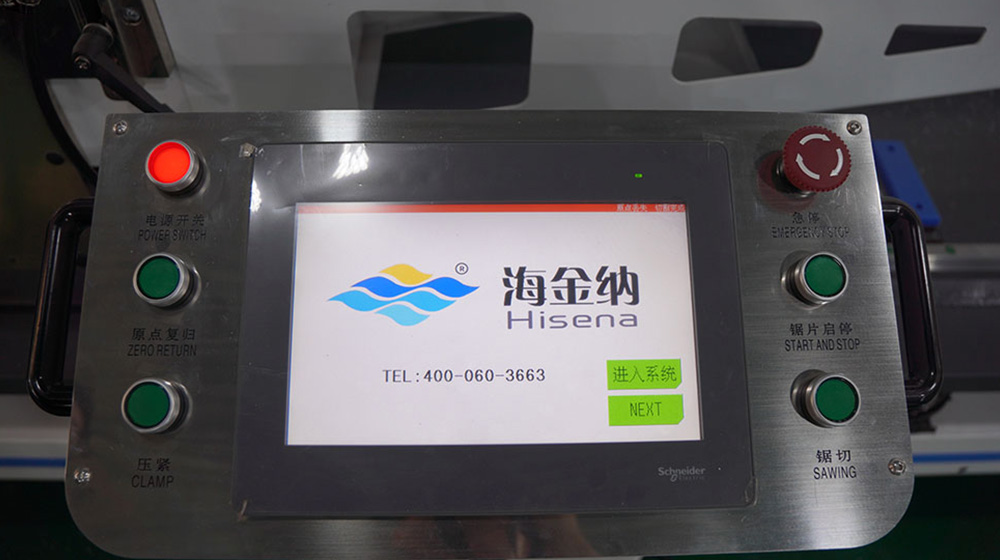

- 10英寸液晶触摸屏彩色显示器。
- 自动润滑系统。
选配
- 使用优化的软件进行无线连接和传输
- 标签打印机
- 切屑提取器
技术参数
| 型号 | HJN4A -500*4400 | 切割角度 | 90°/45° |
| 电源 | 380v/50hz | 切割长度 | 249-8800mm |
| 电机功率 | 2*3kw | 最大切割宽度 | 150mm |
| 输入功率 | 7.5kw | 可重复性 | ≤0.2mm |
| 空气压力 | 0.5-0.8Mpa | 角度公差 | ±5′ |
| 空气消耗量 | 200L /min | 平面度 | ≤0.05mm |
| 转速 | 2800rpm. | 切削表面粗糙度 | Ra12.5um |
| 进料速率 | 0-20000mm/min | 外形尺寸 | 5800x1500x1800mm |
| 锯片规格 | Ø500*Ø30*4.4mm*140T | 重量 | 2000kg |
附件
| 部件 | 品牌 |
| 主轴电机 | SEIMEC主轴电机（意大利） |
| 电动按钮和切换器 | 西门子（德国） |
| 电气部件 | 施耐德（法国） |
| 断路器 | 施耐德（法国） |
| 直线导轨 | HIWIN (台湾) |
| 小齿轮和齿条（研磨） | YYC(台湾) |
| 轴承 | SKF（瑞典） |
| 电磁阀 | FTG |
| 圆柱 | 施耐德（法国） |
| 金刚石刀片 | Wagen(日本) |
| 气压表和过滤器 | 施耐德（法国） |
| 气管接头 | AKS（纯铜） |
| 监视器 | 施耐德（法国） |
| PLC | 施耐德（法国） |
| 伺服电机 | 施耐德（法国） |
| 减速器 | 施耐德（法国） |
| 气动升降台数量 | 3 |
| 车身框架 | 6mm厚钢管 |
